在工业生产与日常生活中，空气中的二氧化硫（SO₂）、氮氧化物（NOₓ）、硫化氢（H₂S）、氯气（Cl₂）等有害气体，如同 “隐形杀手”，正加速材料的风化与老化，导致电子元件短路、连接器腐蚀、金属部件失效等问题，严重威胁产品质量与使用寿命。

随着石化能源燃烧加剧，空气中有害气体浓度持续攀升。这些微量气体看似不起眼，却能引发一系列严重的腐蚀问题。3ppm浓度的硫化氢可导致电阻器电极底座的银迁移；5天的腐蚀性混合气体环境甚至会造成产品短路失效；1 个半月的试验就能让印刷电路板（PWB）过孔出现硫蠕变腐蚀。无论是电信设备的连接器、汽车电子的精密部件，还是安全相关产品的核心组件，都面临着严峻的腐蚀挑战。

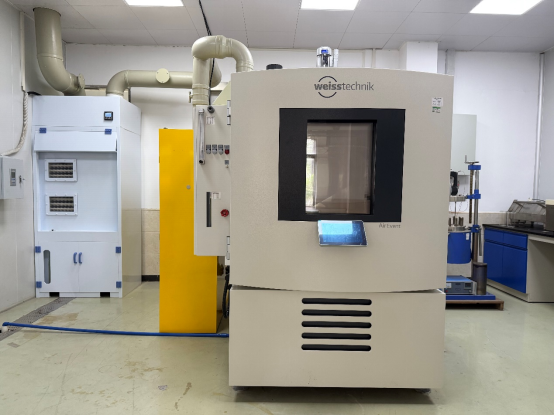

设备名称：气体腐蚀试验箱

设备型号：AirEventGas/1000/0

设备厂家：weisstechnik

参数范围：

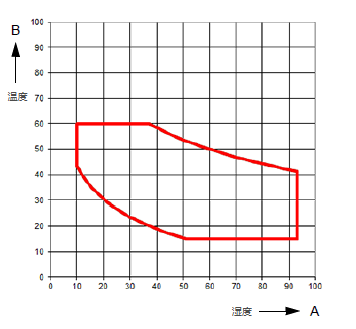

1）温湿度范围：

2）内箱尺寸：长800mm，宽700mm，高600mm

3）气体浓度：

SO₂：0.1-25ppm（100 - 25000 ppb）

H₂S：0.01-25ppm（10 - 25000 ppb）

NO₂：0.1-25ppm（100 - 25000 ppb）

CL₂：0.01-1ppm（10 - 1000 ppb）

设备特点：在核心的气体控制环节，设备配备校准后的热式质量流量控制器，可精准调节气体流速，搭配静态混合器确保气体均匀分布，配备单气体与混合气体两大测试模式，同时支持最多4种气体的同步给料。内胆采用耐腐蚀性极强的 PMMA 材质，有效避免箱体自身被腐蚀影响测试结果

适用标准：IEC 60068-2-42、IEC 60068-2-43、IEC 60068-2-60（GB/T 2423.51）、EIA-B845-97(2013)、GR-63-CORE、EIA-364-65A

在单气体测试方面，针对二氧化硫（SO₂）和硫化氢（H₂S）分别设定专属方案。依据 IEC 60068-2-42 标准，SO₂ 测试浓度控制在 25±5ppm，温度稳定在 25±2℃，相对湿度保持 75±5%，测试时长可灵活选择 4 天、10 天或 21 天；而按照 IEC 60068-2-43 标准，H₂S 测试浓度为 10-15ppm，温湿度条件与 SO₂ 测试一致，为单一气体腐蚀研究提供精准环境。

混合气体测试则更贴合复杂的实际大气环境，提供多套方案适配不同场景。以 IEC 60068-2-60（GB/T 2423.51） 标准为例，4 种方法覆盖从低浓度到高浓度的腐蚀模拟：Method 1 专注高浓度 SO₂ 测试（500±100ppb），Method 2 至 Method 4 则组合 H₂S（10-100ppb）、NOₓ（200±20-50ppb）、Cl₂（10-20ppb）等气体，温度在 25±1℃至 30±1℃之间调节，相对湿度稳定在 70±3% 至 75±3%，可精准模拟工业污染区、沿海潮湿区等不同环境的腐蚀条件。此外，EIA-364-65A 标准方案还细分多个等级，如 Class IIA 设定 Cl₂ 10±3ppm、NO₂ 200±50ppm、H₂S 10±5ppm 的混合浓度，满足电子行业严苛的测试要求。

公司简介&服务能力
