涂层作为金属防腐的第一道防线，其性能评估方式正在经历从“结果观察”到“过程解析”的深刻变革。随着工业领域对涂层长效防护、早期预警和机理认知的需求不断提升，电化学阻抗谱技术正成为涂层评价领域的前沿工具。

一、什么是电化学阻抗谱？

电化学阻抗谱(Electrochemical Impedance Spectroscopy，EIS)是一种无损、高灵敏的电化学表征技术。它通过在电化学系统上施加小幅度正弦交流电位(或电流)扰动，测量系统在不同频率下的阻抗响应，从而得到体系的阻抗谱图。该谱图反映了电化学系统的阻抗随频率的变化关系，提供了丰富的界面结构和动力学信息。相较于传统的盐雾试验等宏观方法，电化学阻抗谱测试能够：

无损监测：测试过程不破坏样品，实现同一试样的长期跟踪

早期预警：在宏观缺陷出现前，检测涂层微观性能衰减

机理解析：将复杂的涂层体系转化为等效电路模型，量化分析

二、电化学阻抗谱的技术原理

电化学阻抗谱(EIS)技术的核心在于其频率分辨能力。在不同频率的扰动下(通常为10⁵ Hz至10^-2 Hz)，体系的不同物理过程被激发与测量。高频信号像一位“短跑运动员”，电流仅穿透溶液和电极表面的初层，探测溶液电阻、电极表面等“浅层”信息。低频信号像一位“马拉松选手”，有足够时间扩散到电极内部，探测电荷转移、物质扩散等“深层”信息。而通过测定不同频率ω的扰动信号X和响应信号Y的比值，得到不同频率下阻抗的实部Z’、虚部Z”、模值|Z|和相位角f，将这些量绘制成各种形式的曲线，便得到电化学阻抗谱。解析过程主要围绕两种最常用的图谱形式展开：奈奎斯特图(Nyquist plot)和波特图(Bode plot)。

1、图谱形状的物理意义：以腐蚀防护为例

通过识别图谱形状的特征，可以对体系的防护状态做出初步判断：

（1）Nyquist图以实部Z’为横轴，虚部Z”的负数为纵轴，图中的每个点代表不同的频率，左侧的频率高，成为高频区，右侧的频率低，成为低频区。

高频区与实轴的截距：通常对应于溶液的欧姆电阻。

半圆形容抗弧：通常代表一个电荷转移过程，其直径等于电荷转移电阻。随着涂层老化或腐蚀发生，容抗弧的半径会缩小，对应着电荷转移电阻的下降，即腐蚀加速。若出现多个容抗弧或发生扭曲的弧，表明存在多个弛豫过程，或因电极表面不均匀性等导致的频散效应，常使用常相位元件进行描述。

低频区的45°斜线：若在低频区出现一条斜率为45°左右的直线，这是Warburg阻抗的特征，表明过程受半无限线性扩散控制。

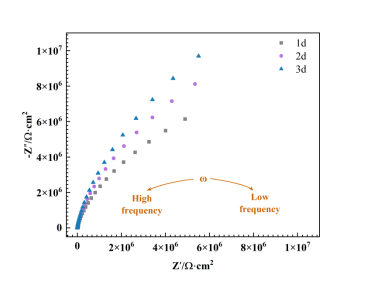

图1 奈奎斯特图(Nyquist plot)

（2）Bode plot图由两幅子图构成—阻抗模值|Z|对频率图(模值图)，和相位角对频率图(相位角图)。它们的横坐标都是频率的对数，纵坐标分别是阻抗模值的对数，和阻抗的相位角。

模值图：低频端的阻抗模值|Z|_0.01Hz是评估防腐蚀性能的关键实用指标。它综合反映了涂层孔隙电阻和界面电荷转移电阻，其值越低，通常意味着腐蚀介质更容易到达基体并引发腐蚀。此值作为涂层性能优劣的快速评判标准。

相位角图：相位角接近0°，表示电阻行为；接近-90°,表示电容行为；出现正相位角则可能表示感性行为。

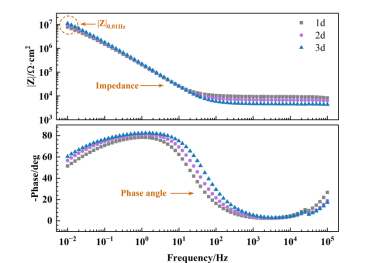

图2 波特图(Bode plot)

2、等效电路拟合：从定性到定量的关键一步

定性观察图谱形状后，若需实现关键性能参数的定量化，可借助等效电路拟合。其流程如下：

(1)根据图谱形状和体系物理模型，参考类似研究选择合适的等效电路。例如，一个完好的涂层在早期可以用简单的R(CR)电路模拟(R_s为溶液电阻，C_c为涂层电容，R_po为涂层孔隙电阻)；而随着浸泡时间的延长，水分子会渗透进涂层，在涂层下面会形成新的溶液/金属界面，基体开始腐蚀，则需要用R(Q(R(QR)))等更复杂的电路来模拟涂层和金属界面两个弛豫过程(其中Q代表常相位角元件，用于描述非理想电容，R_ct为电荷转移电阻，C_dl为双电层电容)。

图3 只有电容特性的涂层的等效电路图

图4 破损涂层的等效电路图

(2)使用专业软件(如ZView)进行数据拟合，通过迭代计算，使理论曲线与实验点达到最佳匹配。

(3)解读拟合参数：拟合后，电路中的各个电阻、电容元件都会得到一个精确的数值，每个数值都对应一个明确的物理化学含义，常见的参数如：

R_po(孔隙电阻)：数值越大，涂层抵抗腐蚀介质渗透的能力越强。

C_c(涂层电容)：数值增大，往往意味着涂层吸水或发生溶胀。

R_ct(电荷转移电阻)：这是评估腐蚀速率的核心参数。R_ct越大，腐蚀反应的动力学阻力越大，腐蚀电流越小，材料耐蚀性越好

3、动态跟踪与综合分析

EIS的应用之一是对同一体系进行长期或周期性的跟踪测试。通过观察上述关键拟合参数(如|Z|_0.01Hz，R_po，R_ct)随时间的变化趋势，可以评估涂层的老化失效过程，或定量比较不同防护方案(如不同涂层体系、不同缓蚀剂)的长期效能。

三、标准化的测试与执行规范

科学的测试离不开规范的指引。在电化学测试领域，一系列标准确保了数据的可靠性、重现性和可比性。我们熟知的测试标准包括：

ISO 16773-1:2016 有涂层和无涂层金属试样的电化学阻抗谱(EIS)第1部分：术语和定义

GB/T 39482.1-2023  涂漆和未涂漆金属试样的电化学阻抗谱（EIS） 第1部分：术语和定义（IDT ISO 16773-1:2016）

ISO 16773-2:2016 有涂层和无涂层金属试样的电化学阻抗谱(EIS)第2部分：数据采集

ISO 16773-3:2016 有涂层和无涂层金属试样的电化学阻抗谱(EIS)第3部分：模拟电池数据的处理与分析

GB/T 39482.3-2020  涂漆和未涂漆金属试样的电化学阻抗谱（EIS） 第3部分：从模拟电解池获得数据的处理和分析（IDT ISO 16773-3:2016）

ISO 16773-4：2016 有涂层和无涂层金属试样的电化学阻抗谱(EIS)第4部分：有聚合物涂层和无涂层试样的谱例

ISO/TR 16208:2014 金属和合金的腐蚀 电化学阻抗技术测量材料腐蚀试验方法

总结而言，EIS图谱解析得到关键参数可与涂层完整性、界面腐蚀活性等工程实际关切的核心性能关联起来，为材料的研发、选型和寿命评估提供重要的数据基石。
